مش بندی یکی از مراحل مهم در ساخت اعضای بتن مسلح است که با هدف افزایش مقاومت کششی بتن، کنترل ترک خوردگی و توزیع یکنواخت نیروها انجام می شود. در این روش، میلگردها یا شبکه های آماده در دو جهت کنار یکدیگر قرار می گیرند و پیش از بتن ریزی در موقعیت مشخص تثبیت می شوند. کیفیت اجرای شبکه، قطر میلگرد، فاصله چشمه ها، مقدار همپوشانی و ضخامت کاور بتن، همگی بر دوام و عملکرد نهایی سازه اثر دارند.

اجرای مش نباید صرفا بر اساس تجربه کارگاهی انجام شود. نقشه سازه، مشخصات فنی پروژه، مبحث نهم مقررات ملی ساختمان، آیین نامه بتن ایران و نظر مهندس محاسب، منابع اصلی تعیین جزئیات هستند. در ادامه، مراحل مش بندی ساختمان و نکات لازم برای اجرای اصولی آن بررسی می شود.

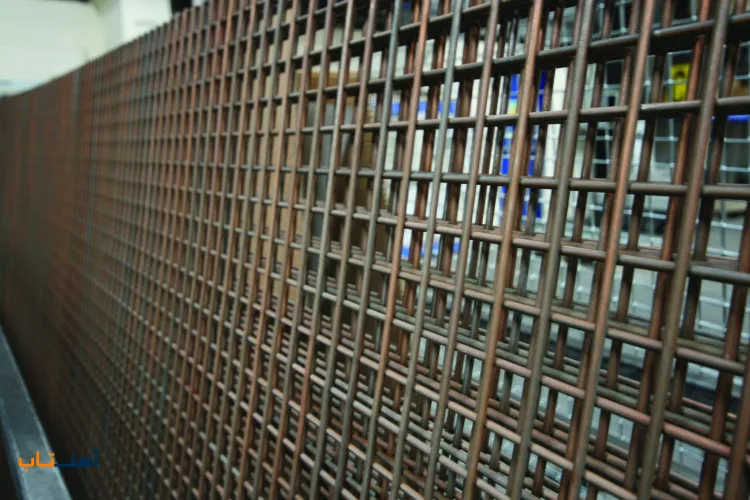

مش بندی چیست؟

مش بندی به فرایند ایجاد یا نصب یک شبکه منظم از میلگرد، مفتول فولادی یا مواد کامپوزیتی درون بتن گفته می شود. این شبکه می تواند در محل پروژه ساخته شود یا به صورت صفحات آماده به کارگاه برسد. وظیفه اصلی آن جبران ضعف بتن در برابر نیروهای کششی و محدود کردن گسترش ترک ها است.

تعریف شبکه مش

شبکه مش مجموعه ای از اعضای طولی و عرضی است که با فاصله مشخص از یکدیگر قرار گرفته اند. محل تقاطع اعضا با جوش کارخانه ای، سیم آرماتوربندی یا بست مناسب به هم متصل می شود. فاصله محور تا محور اعضای مجاور را فاصله چشمه مش می نامند. چشمه ها معمولا مربع یا مستطیل هستند و ابعاد آنها بر اساس محاسبات سازه انتخاب می شود.

شبکه مش جوشی آماده، سرعت نصب بالایی دارد و نظم چشمه های آن معمولا بیشتر از شبکه ساخته شده در کارگاه است. برای آشنایی با ابعاد، ضخامت مفتول و شکل عرضه محصولات آماده می توان مشخصات توری مش را بررسی کرد؛ با این حال، انتخاب نهایی باید مطابق نقشه مصوب پروژه باشد.

تفاوت مش بندی و آرماتوربندی

آرماتوربندی ساختمان مفهومی گسترده است و ساخت قفس میلگرد ستون، تیر، دیوار برشی، فونداسیون و سایر اجزای سازه را شامل می شود. مش بندی یکی از روش های آرماتورگذاری است که در آن میلگردها به شکل شبکه دو طرفه چیده می شوند. بنابراین هر مش بندی نوعی آرماتوربندی محسوب می شود، اما تمام عملیات آرماتوربندی به صورت مش نیست.

در شبکه مش، نظم چشمه ها و حفظ صفحه شبکه اهمیت زیادی دارد؛ در حالی که در قفس آرماتور، خاموت، سنجاقی، میلگرد طولی، ریشه و وصله ها نیز نقش دارند. مش معمولا برای اعضای سطحی مانند دال، کف، دیوار و پی گسترده مناسب است.

کاربرد مش در ساختمان

کاربرد شبکه میلگردی به نوع عضو، مسیر انتقال بار و طرح سازه وابسته است. مش می تواند آرماتور اصلی، آرماتور حرارتی و جمع شدگی یا بخشی از سیستم تقویتی باشد. استفاده خودسرانه از یک شبکه سبک به جای آرماتور محاسبه شده مجاز نیست.

فونداسیون و دال بتنی

در مش بندی فونداسیون، شبکه های تحتانی و در صورت نیاز فوقانی، نیروهای کششی ناشی از خمش را تحمل می کنند. پی های گسترده معمولا دارای شبکه های دو طرفه و گاهی تقویت های موضعی در اطراف ستون ها، بازشوها و نواحی با تنش بیشتر هستند. خرک ها نیز فاصله میان شبکه بالا و پایین را حفظ می کنند.

در دال بتنی، جهت میلگردهای اصلی، تعداد لایه ها و تراکم شبکه به دهانه، بارگذاری، ضخامت دال و شرایط تکیه گاهی بستگی دارد. قطع کردن میلگرد در محل عبور لوله یا بازشو بدون تایید طراح می تواند ظرفیت عضو را کاهش دهد.

کف، سقف و دیوار

مش بندی کف برای کنترل ترک های ناشی از جمع شدگی، تغییرات دما و نشست موضعی کاربرد دارد. در کف صنعتی، محل قرارگیری شبکه در ضخامت بتن بسیار مهم است و انداختن شبکه روی خاک یا عایق، عملکرد مطلوبی ایجاد نمی کند. برای مش بندی سقف نیز نوع سیستم سازه ای و نقشه آرماتورگذاری تعیین کننده است.

در دیوارهای بتنی ممکن است یک یا دو شبکه عمودی و افقی اجرا شود. اصطلاح وال مش نیز برای برخی سیستم های مسلح کننده دیوارهای غیر سازه ای به کار می رود، اما جزئیات آن با شبکه آرماتور دیوار بتن مسلح یکسان نیست و نباید این دو را جایگزین یکدیگر دانست.

انواع شبکه مش

شبکه ها بر اساس جنس، روش تولید، شکل چشمه، قطر اعضا و نوع اتصال دسته بندی می شوند. محیط پروژه، احتمال خوردگی، نیاز سازه ای، سهولت نصب و هزینه، عوامل موثر در انتخاب نوع مش هستند.

مش فولادی

مش فولادی رایج ترین گزینه برای تقویت بتن است. این محصول از میلگرد ساده یا آجدار و گاهی مفتول فولادی ساخته می شود. سطح آجدار چسبندگی بهتری با بتن ایجاد می کند، اما گرید فولاد و قابلیت جوشکاری آن باید پیش از ساخت شبکه کنترل شود.

مش جوشی و میلگردی

در مش فولادی جوشی، تقاطع ها با دستگاه و تحت شرایط کنترل شده جوش می شوند. این شبکه به صورت برگ یا رول عرضه می شود و برای کف، قطعات پیش ساخته و برخی دال ها کاربرد دارد. شبکه میلگردی کارگاهی با چیدن میلگردهای طولی و عرضی و بستن تقاطع ها ساخته می شود و امکان تطبیق بیشتری با هندسه عضو دارد.

جوش دادن میلگرد در کارگاه تنها زمانی مجاز است که مشخصات فولاد، روش جوشکاری و ضوابط طرح اجازه دهد. برای شناخت کلی تفاوت خانواده های شبکه و موارد مصرف آنها، مطالعه مطلب توری فلزی چیست؟ انواع و کاربرد آنها می تواند مفید باشد.

مش غیر فلزی

مش های غیر فلزی در محیط هایی که خوردگی فولاد مسئله مهمی است یا وزن پایین اهمیت دارد استفاده می شوند. رفتار مکانیکی، ضریب انبساط، مقاومت حرارتی و شیوه مهار این محصولات با فولاد متفاوت است؛ بنابراین جایگزینی آنها باید بر پایه طراحی تخصصی صورت گیرد.

مش فایبرگلاس و کامپوزیتی

مش فایبرگلاس و شبکه های کامپوزیتی مانند GFRP در برابر زنگ زدگی مقاوم هستند و وزن کمی دارند. این مزایا برای محیط های مرطوب یا خورنده جذاب است، اما مدول الاستیسیته، رفتار شکست و مقاومت در برابر دما باید بررسی شود. همه انواع مش فایبرگلاس برای کاربرد سازه ای مناسب نیستند و برخی محصولات فقط برای اندود، نما یا کنترل ترک سطحی تولید می شوند.

مصالح و ابزار اجرا

مصالح سالم و ابزار مناسب، دقت و سرعت اجرای شبکه مش را افزایش می دهند. میلگرد زنگ زده عمیق، شبکه تغییر شکل یافته، اسپیسر شکسته یا مفتول نامناسب می تواند کیفیت بتن مسلح را کاهش دهد.

میلگرد، مفتول و اسپیسر

میلگردها باید از نظر قطر، گرید، آج، طول و سلامت ظاهری با اسناد پروژه مطابقت داشته باشند. مفتول آرماتوربندی برای نگه داشتن تقاطع ها به کار می رود و نباید آن قدر سفت بسته شود که شبکه تغییر شکل دهد. اسپیسر بتن نیز فاصله شبکه از قالب یا بستر را تنظیم می کند.

• اسپیسر باید تحمل وزن شبکه و رفت و آمد محدود کارگاهی را داشته باشد.
• نوع اسپیسر برای سطوح افقی، عمودی و زیر شبکه فوقانی متفاوت است.
• تعداد و فاصله اسپیسرها باید مانع افتادگی یا جابجایی مش شود.

ابزار برش و اتصال

قیچی میلگردبر، دستگاه برش، آچار آرماتوربندی، انبر، متر، ریسمان، شابلون فاصله گذاری و تجهیزات حفاظت فردی از ابزارهای متداول هستند. برش با روش هایی که به خواص فولاد آسیب می زنند یا لبه های ناایمن ایجاد می کنند توصیه نمی شود. دستگاه ها باید متناسب با قطر میلگرد انتخاب شوند.

طراحی و آماده سازی

پیش از ورود گروه اجرا، باید نقشه های سازه، پلان بازشوها، محل عبور تاسیسات و تراز بتن بررسی شود. هماهنگی در این مرحله از برش های بعدی، دوباره کاری و توقف بتن ریزی جلوگیری می کند.

بررسی نقشه سازه

مجری باید جهت میلگردها، طول مهاری، محل وصله، نواحی تقویتی، تعداد شبکه ها و جزئیات اطراف ستون و بازشو را از روی نقشه استخراج کند. در صورت وجود تناقض بین نقشه و شرایط کارگاه، تصمیم گیری باید به ناظر و طراح ارجاع داده شود.

قطر، چشمه و تعداد لایه ها

قطر میلگرد مش و فاصله چشمه مش بر اساس بار، ضخامت عضو، مقاومت مصالح و کنترل ترک تعیین می شود. کوچک کردن خودسرانه قطر و کاهش فاصله، لزوما معادل طرح اصلی نیست. تعداد لایه ها نیز ممکن است یک شبکه، دو شبکه بالا و پایین یا شبکه همراه با تقویت موضعی باشد.

آماده سازی بستر

بستر باید تمیز، متراکم، تراز و عاری از گل، آب جمع شده و مصالح سست باشد. در فونداسیون، بتن مگر باید به مقاومت لازم رسیده باشد. قالب ها، عایق، واتراستاپ، غلاف ها و قطعات مدفون نیز پیش از چیدمان نهایی کنترل می شوند تا بعدا نیازی به جابجایی شبکه نباشد.

مراحل اجرای مش بندی

اجرای شبکه مش شامل اندازه گیری، برش، چیدمان، وصله، تثبیت، تنظیم کاور و بازرسی نهایی است. ترتیب درست عملیات باعث می شود شبکه هنگام بتن ریزی موقعیت خود را حفظ کند.

اندازه گیری و برش

ابعاد واقعی محل با نقشه تطبیق داده می شود و سپس طول برش با در نظر گرفتن کاور، خم، مهاری و وصله علامت گذاری می گردد. بهتر است برنامه برش به شکلی تنظیم شود که پرت میلگرد کاهش یابد. قطعات بریده شده نیز باید برچسب گذاری شوند تا در ناحیه اشتباه مصرف نشوند.

چیدمان شبکه ها

میلگردهای جهت اول بر روی اسپیسرها قرار می گیرند و اعضای جهت دوم با فاصله مشخص روی آنها چیده می شوند. استفاده از ریسمان یا شابلون، نظم شبکه را افزایش می دهد. صفحات مش آماده نیز باید بدون تابیدگی و با جهت صحیح نصب شوند.

تنظیم همپوشانی و وصله

همپوشانی شبکه مش باید مطابق طول وصله درج شده در نقشه باشد. مقدار وصله یک عدد ثابت برای همه پروژه ها نیست و به قطر میلگرد، مقاومت بتن، گرید فولاد، محل قرارگیری، کششی یا فشاری بودن و ضوابط آیین نامه بستگی دارد. وصله ها بهتر است در یک مقطع متمرکز نشوند، مگر آنکه طرح چنین اجازه ای داده باشد.

بستن و تثبیت مش

تقاطع ها با مفتول بسته می شوند تا فاصله چشمه ها در زمان حرکت کارگران و بتن ریزی تغییر نکند. لازم نیست تمام گره ها در هر پروژه به یک شکل بسته شوند؛ تعداد نقاط اتصال باید با ابعاد شبکه و شرایط اجرا متناسب باشد. انتهای مفتول بهتر است به سمت داخل بتن خم شود و وارد محدوده کاور نشود.

تنظیم کاور با اسپیسر

کاور بتن فاصله سطح بیرونی میلگرد تا سطح نهایی بتن است و از فولاد در برابر خوردگی، آتش و عوامل محیطی محافظت می کند. ضخامت آن بر اساس نوع عضو و شرایط محیطی تعیین می شود. قرار دادن سنگ، آجر، چوب یا قطعات جاذب آب به جای اسپیسر استاندارد، روش قابل قبولی نیست.

کنترل پیش از بتن ریزی

پیش از بتن ریزی باید قطر و فاصله میلگردها، طول وصله، کاور، تراز شبکه، استحکام اتصالات و تمیزی سطح بررسی شود. مسیر پمپ و تردد کارگران نیز باید مشخص باشد تا شیلنگ بتن یا فشار پا باعث جابجایی شبکه نشود. هرگونه تغییر باید پیش از پوشانده شدن آرماتورها ثبت و اصلاح شود.

کنترل کیفیت و خطاها

کنترل کیفیت مش بندی فقط بررسی ظاهری نیست. ابعاد شبکه، انطباق مصالح با مدارک فنی و پایداری آن در زمان بتن ریزی باید ارزیابی شود. ثبت نتایج بازرسی و تهیه صورت جلسه، امکان پیگیری بهتر را فراهم می کند.

چک لیست بازرسی

یک چک لیست ساده می تواند از فراموش شدن موارد مهم جلوگیری کند. بهتر است کنترل ها توسط سرپرست اجرا و ناظر، پیش از صدور مجوز بتن ریزی انجام شوند.

• تطبیق قطر، تعداد و گرید میلگرد با نقشه
• کنترل فاصله چشمه ها و راستای شبکه
• بررسی طول وصله و پراکندگی محل وصله ها
• کنترل تعداد و سلامت اسپیسرها و خرک ها
• بررسی بازشوها، تقویت های موضعی و قطعات مدفون
• اطمینان از نبود روغن، گل و زنگ زدگی پوسته ای روی فولاد

اشتباهات رایج اجرا

قرار دادن شبکه روی زمین، استفاده از قطر کمتر، حذف تقویت اطراف بازشو، بریدن میلگرد برای عبور تاسیسات، استفاده از اسپیسر کم و راه رفتن مستقیم روی شبکه از خطاهای متداول هستند. تراکم بیش از حد میلگرد نیز می تواند عبور بتن و ویبره مناسب را دشوار کند.

همپوشانی کم و جابجایی شبکه

همپوشانی کم، انتقال نیرو بین دو صفحه را مختل می کند و ممکن است ترک در محل وصله ایجاد شود. جابجایی شبکه نیز عمق موثر عضو را تغییر می دهد. استفاده از بست کافی، خرک پایدار، سکوی عبور کارگران و کنترل همزمان با بتن ریزی، خطر حرکت شبکه را کاهش می دهد.

هزینه و زمان اجرا

هزینه اجرای مش به قیمت فولاد محدود نیست. وزن شبکه، پیچیدگی هندسه، میزان برش، تعداد لایه ها، دسترسی کارگاه و کنترل های مورد نیاز بر هزینه و زمان اثر می گذارند. مش آماده معمولا سرعت بیشتری دارد، اما همیشه اقتصادی ترین یا مناسب ترین گزینه نیست.

عوامل موثر بر قیمت

قطر میلگرد، ابعاد چشمه، نوع فولاد، وزن هر متر مربع، جوشی یا کارگاهی بودن شبکه، حجم سفارش، پرت برش، حمل و دستمزد از عوامل اصلی قیمت هستند. تراکم بالا، بازشوهای متعدد، فضای محدود و نیاز به تقویت های موضعی نیز زمان اجرا را افزایش می دهند.

برآورد مصالح و دستمزد

برای برآورد اولیه، مساحت خالص عضو، تعداد لایه ها، فاصله میلگردها، طول وصله و پرت منطقی محاسبه می شود. سپس وزن میلگرد از طول کل و وزن واحد طول به دست می آید. دستمزد ممکن است بر اساس متر مربع، کیلوگرم میلگرد یا توافق پروژه تعیین شود. برآورد نهایی باید هزینه مفتول، اسپیسر، خرک، برش، حمل و اصلاحات احتمالی را نیز در بر گیرد.

پرسش های متداول

سه موضوع انتخاب قطر، طول همپوشانی و استفاده از اسپیسر بیشترین ابهام را در اجرای شبکه ایجاد می کنند. پاسخ دقیق آنها وابسته به نقشه و شرایط پروژه است و نباید تنها بر اساس عرف کارگاه تعیین شود.

انتخاب قطر میلگرد

برای اجرای مش از چه قطر میلگردی استفاده می شود؟ پاسخ به ضخامت عضو، دهانه، بارگذاری، مقاومت فولاد و بتن و الزامات کنترل ترک بستگی دارد. قطر مناسب باید در نقشه سازه مشخص شده باشد. تغییر قطر تنها با بررسی سطح مقطع، فاصله، طول مهاری و تایید طراح مجاز است.

مقدار همپوشانی مش

مقدار همپوشانی شبکه ها عدد ثابتی مانند یک یا دو چشمه برای تمام پروژه ها نیست. در شبکه های آماده، حداقل تعداد چشمه مشترک و طول وصله باید با مشخصات فنی سازنده و نقشه سازه تطبیق داده شود. در شبکه میلگردی نیز طول وصله بر اساس ضوابط طراحی و قطر میلگرد تعیین می گردد.

ضرورت استفاده از اسپیسر

اسپیسر برای حفظ کاور و جلوگیری از تماس میلگرد با قالب یا بستر ضروری است. بلند کردن دستی شبکه هنگام بتن ریزی جایگزین اسپیسر نیست، زیرا موقعیت مش پس از رها شدن قابل کنترل نخواهد بود. نوع، ارتفاع و فاصله اسپیسرها باید با وزن شبکه و ضخامت کاور هماهنگ باشد.

جمع بندی کاربردی: اجرای موفق مش بندی ساختمان از مطالعه نقشه و آماده سازی بستر آغاز می شود و با برش دقیق، چیدمان منظم، وصله اصولی، تثبیت کافی و کنترل کاور ادامه پیدا می کند. مهم ترین اصل این است که شبکه تا پایان بتن ریزی در موقعیت طراحی شده باقی بماند.

پیش از بتن ریزی، قطر و فاصله میلگردها، همپوشانی، اسپیسرها، تقویت اطراف بازشوها و مسیر عبور تاسیسات را کنترل کنید. اگر جزئیات نقشه مبهم است یا شرایط واقعی با طرح تفاوت دارد، عملیات را متوقف کرده و نظر مهندس ناظر یا طراح سازه را دریافت کنید؛ زیرا اصلاح شبکه پیش از بتن ریزی بسیار ساده تر و کم هزینه تر از ترمیم عضو بتنی پس از اجرا است.
