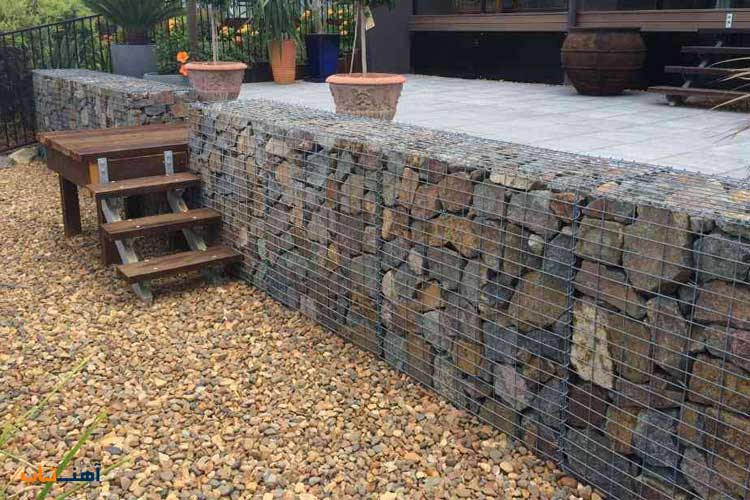

گابیون بندی به معنای ساخت و نصب سازههای توری فلزی پرشده از سنگ یا مصالح دیگر است که بهعنوان دیوار حائل خاک بهکار میرود. انتخاب توری گابیون مناسب و سپس پر کردن و چیدمان اصولی آن با سنگهای مناسب، در دستیابی به ساختاری پایدار، نفوذپذیر و مقاوم اهمیت دوچندانی دارد. این سیستم بهدلیل انعطافپذیری، زهکشی طبیعی و سادگی اجرا، در پروژههای عمرانی و محوطهسازی کاربرد فراوانی دارد. در این مقاله به صفر تا صد گابیون بندی میپردازیم.
گابیون بندی چیست؟
گابیون بندی به ساخت و اجرای سازههای گابیون گفته میشود. گابیون در اصل قفسهها یا سبدهای توری از مفتول فلزی است که با سنگ، قلوهسنگ، شن یا مواد مشابه پر میشود و در مهندسی عمران، راهسازی و محوطهسازی کاربرد دارد. این سازهها بهصورت طبقه طبقه روی هم قرار میگیرند تا دیوارهایی مقاوم و با وزن زیاد ایجاد کنند که میتوانند خاک را نگه دارند.
گابیون بندی از فرسایش و سیلاب جلوگیری به عمل میآورد، شیبها را تثبیت میکند و مدیریت آب را تسهیل خواهد کرد. بهدلیل ساختار توری و سنگی خود، گابیونها اجازه عبور آب را میدهند و فشار پشت دیوار را کاهش میدهند، از اینرو در بسیاری از پروژههای پایدار و مقرونبهصرفه بهعنوان جایگزین دیوارهای بتنی یا آجری استفاده میشوند.
جنس و مشخصات گابیون
گابیونها از انواع مفتول ساخته میشوند که این مفتولها باید از فولاد مقاوم و با پوشش ضد خوردگی باشند تا در برابر فشار سنگها، رطوبت و شرایط محیطی مقاومت کافی داشته باشند. مفتولها اغلب گالوانیزه (پوشش روی)، گالفان (آلیاژ روی‑آلومینیوم) یا پوشش PVC یا اپوکسی دارند که باعث میشود سیم در برابر زنگزدگی و خوردگی دوام بیشتری داشته باشد؛ ضخامت مفتولهای شبکه اغلب بین حدود ۲٫۲ تا ۳٫۴ میلیمتر است و مفتولهای حاشیه یا لبه (برای جلوگیری از بازشدن توری) ضخیمتر انتخاب میشوند.
گابیون بندی میتواند شبکهای از مفتول کلاف بهصورت دوبل یا تریپل تویست (هگزگنال) باشد. این موضوع انعطافپذیری و قدرت تحمل بار را افزایش میدهد و باعث میشود ساختار در برابر تغییر شکل مقاومت بیشتری داشته باشد. مفتول کلاف بهصورت رول یا قرقره وارد خط تولید میشود و پس از گالوانیزه یا پوششدهی، به شکل مش بافت هگزگنال یا مربعی در میآید.
سپس مفتول شاخه در اندازههای مشخص برش میخورد و برای تقویت لبهها، دیوارهها و در برخی موارد برای ثابت کردن سازهها در محل اجرا استفاده میشود. کیفیت مفتولها از نظر استحکام کششی، ضخامت پوشش روی و مقاومت در برابر خوردگی باید مطابق استانداردهای بینالمللی باشد تا عمر مفید سازه افزایش یابد.
کاربردهای گابیون بندی
گابیونها در مهندسی عمران و محیطزیست برای کنترل فرسایش، تثبیت شیبها، حمایت از بسترها و مدیریت آب بهکار میروند. همچنین در پروژههای سازهای و منظری بهعنوان دیوار نگهبان یا عنصر تزئینی مورد استفاده قرار میگیرند. در ادامه به موارد استفاده از گابیون اشاره میکنیم:
- جلوگیری از فرسایش خاک در سواحل، رودخانهها و شیبها
- تثبیت دامنهها و ساخت دیوارهای نگهبان در کنارهی شیبها و راهها
- محافظت از بستر رودخانهها، کانالها و تاسیسات هیدرولیکی
- کنترل سیلاب و مدیریت جریان آب
- تقویت سواحل و موجشکنها در پروژههای ساحلی
- ساخت پایدارسازی خاک در پروژههای راهسازی و راهآهن
- ایجاد موانع ضد صدا در کنار بزرگراهها و مناطق شهری
- استفاده در طراحی منظر و محوطهسازی برای نما و دیوارهای تزئینی
- کاربردهای نظامی و اضطراری مانند دیوارهای موقتی حفاظت و کنترل خطر
انتخاب توری مناسب برای گابیون بندی
برای انتخاب توری مناسب در گابیون بندی باید چندین عامل مهم فنی و اجرایی را در نظر گرفت تا سازهی گابیون بتواند بار سنگ، فشار خاک و شرایط محیطی را تحمل کند و عمر طولانی داشته باشد. یکی از مهمترین تصمیمها، انتخاب توری جوشی یا نوع بافتدار است.
در پروژههایی که نیاز به ساختار محکم، شکلپذیری کمتر و ظاهر دقیقتر دارند، توری جوشی گزینه بهتری است؛ بدین دلیل که شکل ساختار را بهتر حفظ میکند و برای دیوارهای نگهبان با سطح صاف مناسب است. در عین حال برای پروژههای با تثبیت شیبها و کنترل فرسایش که مقداری انعطاف و جابهجایی بدون شکست مطلوب است، نوع بافتهشده (هگزگنال) ممکن است عملکرد بهتری داشته باشد.
در انتخاب نهایی باید به ضخامت سیم بین ۲٫۷ تا ۵ میلیمتر برای گابیونهای جوشی، اندازه چشمه توری (مثلاً ۷۵×۷۵ یا ۸۰×۱۰۰ میلیمتر)، نوع پوشش ضد خوردگی و محیط اجرایی مانند مناطق مرطوب، ساحلی یا با تماس با آب توجه کرد تا مقاومت کششی سیم، مقاومت جوشها و دوام کلی سازه مطابق استانداردهای بینالمللی باشد.
زمانی که ساختار توری جوشی با سنگ مناسب پر شود و چشمهها بهدرستی انتخاب شوند، باعث میشود سنگها بهطور مؤثر قفل شوند و فشار داخلی بهطور یکنواخت منتقل شود. این موضوع برای دیوارهای نگهبان و کاربردهای مهندسی کاری ضروری است.
نحوه اجرای گابیون بندی
در اجرای گابیون بندی باید مراحل کار با دقت، منظم و مطابق اصول مهندسی انجام شود تا سازه پایدار، مقاوم و با عمر طولانی ایجاد شود. در ادامه مراحل گامبهگام و دقیق گابیون بندی آمده است:
- محل اجرای گابیون را پاک، صاف و بدون گیاه، سنگهای سست یا مواد زائد کنید. نوع خاک، شیب زمین و مسیر جریان آب را بررسی کنید تا طراحی مناسب انجام شود.
- در صورت نیاز به دیوار بلند یا باربر، یک پایه یا فونداسیون کمعمق (معمولاً ۱۰ تا ۳۰ سانتیمتر) را حفر کرده و با شن یا مصالح خردشده پر کرده و خوب متراکم کنید تا سطح صاف و مقاومی برای قرارگیری گابیون ایجاد شود.
- اگر لازم است، ژئوتکستایل را روی پایه قرار دهید تا از ورود خاک به پشت سنگها جلوگیری شود و زهکشی بهتری بوجود آید.
- توریهای فلزی را باز کنید و کنار هم قرار دهید تا شکل جعبه گابیون شکل بگیرد. اضلاع را با پیچها، سیمهای اتصال یا اتصالدهندههای مخصوص محکم ببندید تا سبد آماده پر شدن شود.
- گابیونها را کنار هم قرار دهید و با سیم یا بست محکم به یکدیگر متصل کنید تا ساختار یکپارچه و پایدار ایجاد شود.
- داخل گابیونها را با سنگ مناسب (سخت و با اندازه مناسب) پر کنید. پر کردن را لایهبهلایه انجام دهید و سنگها را طوری بچینید که هیچ فضای خالی باقی نماند.
- پس از پر شدن هر گابیون تا ارتفاع موردنظر، درب آن را بسته و با سیم یا بستها محکم کنید تا سنگها پایداری بیشتری پیدا کنند.
- در صورت نیاز به ارتفاع بیشتر، مراحل قرار دادن، اتصال، پر کردن و بستن را برای لایههای بعدی تکرار کنید تا به ارتفاع نهایی برسید.
- پس از تکمیل، سطح بالای گابیون را تراز کرده، اتصالات را کنترل کنید و در صورت نیاز زهکش یا مصالح اطراف سازه را اصلاح کنید تا عمر و عملکرد سازه بهینه شود.
