انتخاب پنل مناسب برای دیوار فقط به ضخامت یا قیمت محصول محدود نمی شود. ابتدا باید مشخص شود دیوار بخشی از سیستم باربر ساختمان است یا صرفا نقش جداکننده و پوشش پیرامونی دارد. پس از آن، عواملی مانند ارتفاع دیوار، شرایط اقلیمی، نوع اسکلت، بار باد و زلزله، کیفیت شبکه فولادی، دانسیته هسته و روش اجرا بررسی می شوند. این راهنما به شما کمک می کند میان پنل باربر و غیر باربر، انتخابی فنی و متناسب با پروژه داشته باشید.
دیوار باربر و غیر باربر چه تفاوتی دارند؟
تفاوت اصلی این دو دیوار در نحوه انتقال نیرو است. دیوار باربر بخشی از سازه محسوب می شود، اما دیوار غیر باربر معمولا وزن خود، پوشش ها و فشارهای محدود محیطی را تحمل می کند. اشتباه در تشخیص این نقش می تواند ایمنی، هزینه و عملکرد لرزه ای ساختمان را تحت تاثیر قرار دهد.
نقش دیوار باربر در انتقال نیرو
دیوار باربر، بار سقف و طبقات بالاتر را دریافت کرده و به پی منتقل می کند. این دیوار ممکن است در برابر نیروهای جانبی ناشی از باد و زلزله نیز مشارکت داشته باشد. بنابراین ابعاد، آرماتور، ضخامت بتن و اتصالات آن باید بر اساس محاسبات مهندس محاسب سازه تعیین شود.
در سیستم تری دی پنل باربر، پنل پس از نصب شبکه های تقویتی و اجرای بتن پاششی دو طرفه، به یک عضو سازه ای مرکب تبدیل می شود. حذف یا جابجایی چنین دیواری بدون بررسی مهندسی مجاز نیست.
کارکرد دیوار غیر باربر در ساختمان
دیوار غیر باربر سبک برای تقسیم فضا، ایجاد پوسته خارجی و جدا کردن واحدها استفاده می شود. این دیوار بار سقف را تحمل نمی کند، اما باید در برابر وزن خود، ضربه، فشار باد، تغییر مکان نسبی طبقات و نیروهای خارج از صفحه پایدار باشد.
تری دی پنل غیر باربر می تواند بار مرده ساختمان را نسبت به بعضی دیوارهای سنتی کاهش دهد. با این حال، سبک بودن به معنی بی نیاز بودن از مهار نیست و اتصال پنل به اسکلت باید مطابق نقشه های اجرایی انجام شود.
تری‌دی‌پنل چیست و چگونه عمل می‌کند؟
تری دی پنل یا پنل سه بعدی، نوعی سیستم دیواری پیش‌ساخته است که معمولاً از هسته عایق پلی‌استایرن، دو شبکه فولادی جوش‌شده و مفتول‌های مورب اتصال‌دهنده تشکیل می‌شود. پس از نصب پنل، اجرای بتن پاششی روی دو طرف آن می‌تواند مجموعه‌ای مرکب ایجاد کند که عملکرد آن به مشخصات مصالح، نحوه اجرا و جزئیات طراحی بستگی دارد.
تری‌دی‌پنل با توجه به نوع سیستم و طراحی پروژه، ممکن است برای دیوارهای غیر باربر یا در سیستم‌های مشخص و تأییدشده برای کاربردهای سازه‌ای استفاده شود. بنابراین، صرف وجود شبکه فولادی و هسته عایق برای باربر محسوب شدن دیوار کافی نیست و نوع کاربرد آن باید در نقشه‌های مصوب سازه مشخص شود.

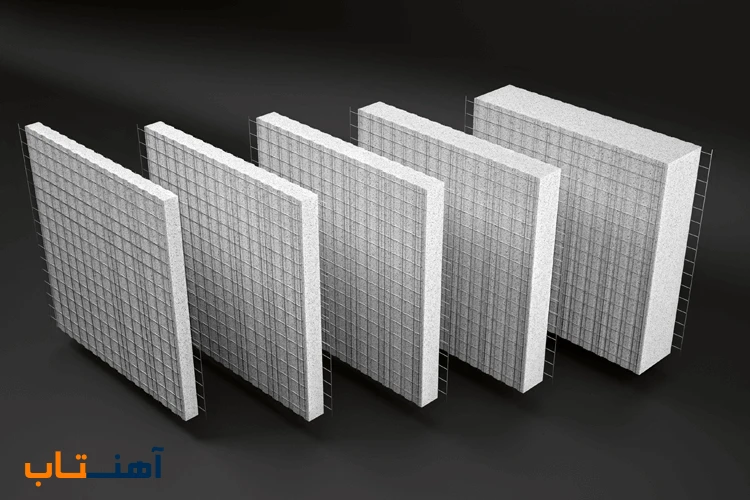

اجزای اصلی پنل سه‌بعدی
عملکرد تری دی پنل به هماهنگی اجزای آن وابسته است. هسته پلی‌استایرن نقش عایق حرارتی و قالب ماندگار را دارد، شبکه‌های فولادی در تحمل تنش‌ها و کنترل ترک نقش ایفا می‌کنند و مفتول‌های مورب، دو شبکه را به یکدیگر متصل نگه می‌دارند. پس از اجرای صحیح بتن پاششی، عملکرد نهایی دیوار به تعامل این اجزا و کیفیت اتصالات وابسته خواهد بود.
هسته پلی‌استایرن
هسته تری‌دی‌پنل معمولاً از پلی‌استایرن منبسط‌شده (EPS) ساخته می‌شود. ضخامت و مشخصات این هسته بر عملکرد حرارتی، وزن و ابعاد نهایی دیوار تأثیر می‌گذارند. انتخاب هسته باید با توجه به مشخصات فنی محصول، الزامات عایق‌کاری و شرایط اجرای پروژه انجام شود. دانسیته بالاتر به‌تنهایی تضمین‌کننده کیفیت بهتر نیست؛ یکنواختی ساختار، پایداری ابعادی و انطباق محصول با الزامات فنی نیز اهمیت دارند.

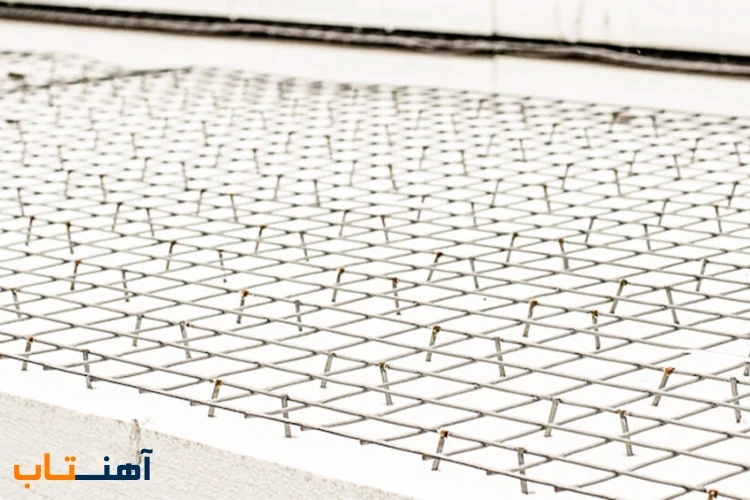

مش فولادی و مفتول خرپایی
دو طرف هسته با شبکه‌های فولادی جوش‌شده پوشانده می‌شود و مفتول‌های مورب، این شبکه‌ها را به یکدیگر متصل می‌کنند. قطر مفتول، فاصله چشمه‌های شبکه، کیفیت جوش‌ها و مشخصات فولاد از معیارهای مهم ارزیابی پنل هستند. در کاربردهای سازه‌ای، این مشخصات باید با محاسبات و مدارک فنی سیستم مطابقت داشته باشند.
نقش بتن پاششی در استحکام دیوار
بتن پاششی یا شاتکریت، پس از نصب و مهاربندی پنل، روی شبکه‌های فولادی اجرا می‌شود و پوسته‌های بتنی دیوار را تشکیل می‌دهد. عملکرد نهایی دیوار تنها به کیفیت پنل خام وابسته نیست؛ مشخصات بتن، ضخامت اجرا، نحوه پاشش، تراکم، عمل‌آوری و تأمین پوشش مناسب روی شبکه فولادی نیز بر کیفیت و دوام آن اثر می‌گذارند.
اجرای نامناسب ممکن است باعث ایجاد حفره، نواحی متراکم‌نشده یا پوشش ناکافی روی شبکه شود و عملکرد دیوار را تحت تأثیر قرار دهد. به همین دلیل، پیش از بتن‌پاشی باید وضعیت مهاربندی، شبکه‌های فولادی، بازشوها و مسیر تأسیسات بررسی شود. کنترل کیفیت حین اجرا و عمل‌آوری مناسب پس از آن نیز برای دستیابی به عملکرد مورد انتظار ضروری است.
انتخاب پنل برای دیوار باربر
پنل باربر باید بخشی از سیستم سازه ای مصوب باشد و نمی توان آن را صرفا بر اساس تجربه کارگاهی انتخاب کرد. ظرفیت فشاری، برشی و خمشی دیوار، وضعیت بازشوها، ارتفاع طبقه و نحوه اتصال به پی و سقف در طراحی اهمیت دارند.
مشخصات فنی مورد نیاز
برای انتخاب تری دی پنل باربر باید برگه فنی محصول با نقشه سازه تطبیق داده شود. نوع هسته، قطر و مقاومت مفتول، ابعاد شبکه، آرایش خرپاها، ضخامت پوسته بتنی و جزئیات تقویت گوشه ها و بازشوها از اطلاعات ضروری هستند.
ضخامت هسته و پوسته بتنی
ضخامت هسته پلی‌استایرن و پوسته‌های بتنی باید متناسب با نوع دیوار، مشخصات سیستم، الزامات حرارتی و شرایط طراحی تعیین شود. ضخامت هسته بر عایق‌کاری و ابعاد نهایی دیوار تأثیر دارد، درحالی‌که ضخامت بتن و نحوه اجرای آن در عملکرد و دوام مجموعه نقش مهمی ایفا می‌کنند.
هنگام انتخاب تری‌دی‌پنل، باید ضخامت هسته عایق را از ضخامت نهایی دیوار تفکیک کرد؛ زیرا ضخامت نهایی علاوه بر هسته، لایه‌های بتن پاششی و پوشش‌های احتمالی را نیز در بر می‌گیرد. در دیوارهای دارای نقش سازه‌ای، ابعاد و ضخامت اجزا باید بر اساس محاسبات مهندسی و مشخصات فنی سیستم تعیین شوند.
قطر مفتول و ابعاد شبکه
افزایش قطر مفتول یا کاهش فاصله چشمه ها معمولا ظرفیت شبکه را بیشتر می کند، ولی انتخاب نهایی باید با تحلیل سازه هماهنگ باشد. کیفیت جوش در محل تقاطع ها و اتصال صحیح مفتول خرپایی نیز به اندازه قطر اسمی اهمیت دارد. شبکه زنگ زده، جوش های گسسته یا ابعاد نامنظم برای عضو باربر قابل قبول نیست.
شرایط مناسب استفاده
دیوار باربر پیش ساخته زمانی گزینه مناسبی است که سیستم از ابتدا در طراحی سازه پیش بینی شده باشد، تولیدکننده مدارک فنی معتبر ارائه دهد و تیم اجرا تجربه کافی در نصب، مهاربندی و شاتکریت داشته باشد. تغییر سیستم پس از تکمیل نقشه ها معمولا به بازطراحی نیاز دارد.
تأثیر تعداد طبقات و نوع کاربری بر انتخاب پنل
تعداد طبقات به‌تنهایی معیار کافی برای تعیین قابلیت استفاده از تری‌دی‌پنل باربر نیست. نوع کاربری ساختمان، ارتفاع طبقات، ابعاد و محل بازشوها، بارهای وارد بر دیوار، شرایط زمین و ضوابط طراحی نیز باید بررسی شوند. این عوامل بر نحوه عملکرد سیستم و جزئیات موردنیاز آن اثر می‌گذارند.
بنابراین، نمی‌توان یک محدوده ثابت از تعداد طبقات را برای تمام تری‌دی‌پنل‌ها مناسب دانست. قابلیت استفاده از سیستم باید با توجه به مشخصات فنی محصول، محاسبات مهندس محاسب و الزامات مقرراتی پروژه تعیین شود.
بارهای قائم و جانبی
بار مرده و زنده سقف، بار برف، باد و نیروی زلزله باید طبق مبحث ششم مقررات ملی ساختمان و ضوابط لرزه ای محاسبه شوند. مقاومت لرزه ای دیوار علاوه بر مصالح، به پیوستگی اتصالات، توزیع دیوارها در پلان و جلوگیری از پیچش نامطلوب ساختمان وابسته است.
انتخاب پنل برای دیوار غیر باربر
در پنل غیر باربر تمرکز اصلی بر وزن کم، سرعت نصب، پایداری خارج از صفحه، عایق کاری و هماهنگی با تغییر شکل اسکلت است. این پنل نباید ناخواسته در انتقال بار قائم درگیر شود، مگر آنکه چنین رفتاری در طراحی پیش بینی شده باشد.
پنل مناسب تیغه داخلی
برای تیغه داخلی معمولا پنل سبک تر با هسته متناسب با نیاز صوتی و ارتفاع دیوار انتخاب می شود. محل نصب کابینت، تجهیزات دیواری، درها و مسیر تاسیسات باید از ابتدا مشخص باشد تا تقویت موضعی انجام شود. در فضاهای کوچک، ضخامت نهایی دیوار نیز بر سطح مفید تاثیر می گذارد.
برای جداسازی اتاق ها، علاوه بر وزن پنل باید انتقال صدا، مقاومت در برابر ضربه و کیفیت سطح نهایی بررسی شود. در دیوارهای بلند یا تیغه های دارای بازشوی بزرگ، مهارهای اضافی ممکن است لازم باشند.
پنل مناسب دیوار پیرامونی
دیوار خارجی در معرض باد، اختلاف دما، باران و تابش خورشید قرار دارد. بنابراین پنل پیرامونی باید هسته عایق مناسب، پوسته مقاوم، اتصال مطمئن و جزییات آب بندی صحیح داشته باشد. در ساختمان اسکلت دار، این پنل معمولا غیر باربر است اما فشار باد را به تیرها و ستون ها منتقل می کند.
عایق حرارتی و صوتی
عملکرد حرارتی دیوار تری‌دی‌پنل به مشخصات هسته عایق، ضخامت آن، ویژگی‌های پوسته‌ها و کیفیت اجرای اتصالات و درزها بستگی دارد. انتخاب هسته مناسب می‌تواند به کاهش انتقال حرارت کمک کند، اما ارزیابی عملکرد حرارتی دیوار باید بر اساس مشخصات واقعی مصالح و ساختار کامل آن انجام شود.
عملکرد صوتی نیز تنها با افزایش ضخامت هسته تعیین نمی‌شود. جرم پوسته‌های دیوار، نحوه اتصال اجزا، درزهای پیرامونی، بازشوها و مسیرهای انتقال جانبی صدا بر نتیجه نهایی تأثیر دارند. بنابراین، در پروژه‌هایی که کنترل انتقال صدا اهمیت دارد، بهتر است عملکرد مجموعه دیوار و جزئیات اجرایی آن بررسی شود.
مقاومت در برابر رطوبت و حریق
در دیوارهای تری‌دی‌پنل، محافظت از هسته عایق و اجرای صحیح پوسته‌ها و پوشش نهایی اهمیت زیادی دارد. در دیوارهای خارجی، آب‌بندی اطراف پنجره‌ها، کنترل درزها و انتخاب پوشش متناسب با شرایط جوی به کاهش احتمال نفوذ رطوبت کمک می‌کند.
در زمینه حریق، نوع و مشخصات پلی‌استایرن، ضخامت و پیوستگی پوشش محافظ، جزئیات اتصالات و عملکرد مجموعه دیوار باید بررسی شوند. کندسوز بودن هسته به‌تنهایی به معنی برخورداری دیوار از مقاومت حریق مشخص نیست. هرگونه ادعا درباره مدت مقاومت در برابر حریق باید بر اساس مدارک آزمون یا مستندات معتبر مربوط به همان سیستم مطرح شود.
تفاوت تری‌دی‌پنل باربر و غیر باربر
تفاوت اصلی تری‌دی‌پنل باربر و غیر باربر در نقش آن‌ها در ساختمان و مبنای طراحی و اتصالشان است. پنل باربر، در صورت طراحی و تأیید سیستم برای این کاربرد، در تحمل بارهای سازه‌ای مشارکت می‌کند؛ درحالی‌که پنل غیر باربر عمدتاً برای تقسیم فضا یا ایجاد پوسته ساختمان به کار می‌رود و باید در برابر وزن خود و بارهای جانبی پایداری داشته باشد.
| معیار مقایسه | تری‌دی‌پنل باربر | تری‌دی‌پنل غیر باربر |
|---|---|---|
| کاربرد اصلی | مشارکت در تحمل بارهای سازه‌ای، در سیستم طراحی‌شده برای این منظور | جداسازی فضاها یا ایجاد دیوار پیرامونی |
| مبنای انتخاب | محاسبات سازه‌ای و مشخصات فنی سیستم | ارتفاع دیوار، بارهای جانبی و شرایط نصب |
| طراحی اتصالات | بر اساس مسیر انتقال نیرو و طرح سازه | بر اساس پایداری دیوار و تغییر مکان نسبی اسکلت |
| مشخصات شبکه و بتن | تابع الزامات طراحی سازه‌ای | تابع مشخصات طراحی، شرایط بارگذاری و الزامات اجرایی |
| کنترل اجرا | کنترل دقیق اجزا، اتصالات و بتن پاششی | کنترل کیفیت نصب، مهاربندی و پوشش نهایی |
این مقایسه کلی است و به معنی قابلیت جایگزینی دو نوع پنل با یکدیگر نیست. نوع پنل و جزئیات اجرای آن باید بر اساس نقشه‌های مصوب و مشخصات فنی سیستم تعیین شود.
وزن و مقاومت سازه‌ای
وزن دیوار یکی از عوامل مؤثر در انتخاب سیستم ساختمانی است. استفاده از دیوارهای سبک‌تر، در صورت طراحی مناسب کل ساختمان، می‌تواند بار مرده وارد بر سازه را کاهش دهد. بااین‌حال، میزان این کاهش به وزن واقعی دیوار تکمیل‌شده، شامل هسته، شبکه فولادی، بتن پاششی و پوشش‌های نهایی بستگی دارد.
همچنین، سبک‌تر بودن دیوار به‌تنهایی به معنی مقاومت سازه‌ای بیشتر نیست. در پنل‌های دارای نقش باربر، ظرفیت دیوار و عملکرد اتصالات باید با محاسبات سازه‌ای بررسی شود؛ در پنل‌های غیر باربر نیز پایداری در برابر بارهای خارج از صفحه و سازگاری با تغییر مکان اسکلت اهمیت دارد.
سرعت اجرا و هزینه نهایی
سرعت نصب پنل خام بالا است، اما زمان لازم برای مهاربندی، اجرای تاسیسات، نصب شبکه های تقویتی، شاتکریت و عمل آوری را نیز باید در برنامه دید. قیمت تری دی پنل فقط بخشی از هزینه نهایی است و هزینه حمل، پرت، بتن، نیروی متخصص و تجهیزات پاشش نیز باید محاسبه شود.
تأسیسات و قابلیت برش تری‌دی‌پنل
مسیر عبور لوله‌ها و کابل‌ها باید پیش از اجرای بتن پاششی مشخص شود تا از تخریب غیرضروری هسته و آسیب به اجزای پنل جلوگیری شود. ایجاد شیار در هسته عایق باید به‌گونه‌ای انجام شود که شبکه‌های فولادی و مفتول‌های اتصال‌دهنده بدون مجوز فنی قطع یا تضعیف نشوند.
در محل عبور تأسیسات حجیم، بازشوها و جعبه‌های برق، لازم است جزئیات اجرایی پیش از نصب نهایی بررسی شود. هرگونه برش یا تغییر در شبکه فولادی و مفتول‌های خرپایی، به‌ویژه در دیوارهای دارای نقش سازه‌ای، باید بر اساس جزئیات تأییدشده انجام شود.
الزامات طراحی و اجرای صحیح
حتی پنل با کیفیت نیز در صورت اجرای ضعیف عملکرد مطلوبی نخواهد داشت. ضوابط اجرای تری دی پنل شامل کنترل مدارک، جانمایی، شاقولی، مهاربندی، اتصال، تقویت بازشوها، اجرای تاسیسات و کنترل شاتکریت است.
کنترل نقشه و تایید مهندس محاسب
پیش از خرید باید نقشه های معماری، سازه و تاسیسات با یکدیگر هماهنگ شوند. مهندس محاسب سازه نوع باربر یا غیر باربر بودن پنل و مشخصات فنی آن را تایید می کند. رعایت استاندارد ۲۸۰۰ ایران، مباحث ششم و نهم مقررات ملی ساختمان و دستورالعمل های مورد تایید مرکز تحقیقات راه، مسکن و شهرسازی اهمیت دارد.
اصول اتصال تری‌دی‌پنل به اسکلت ساختمان
اتصال تری‌دی‌پنل به سازه باید متناسب با نوع اسکلت، نقش دیوار و نیروهای وارد بر آن طراحی شود. این اتصالات در انتقال نیروهای جانبی و حفظ پایداری دیوار نقش دارند و جزئیاتی مانند نوع اتصال، محل نصب، طول مهاری و نحوه مهار لبه‌ها باید در نقشه‌های اجرایی مشخص شوند.
در دیوارهای غیر باربر، جزئیات اتصال باید علاوه بر تأمین پایداری خارج از صفحه، با تغییر مکان نسبی طبقات سازگار باشد و از انتقال ناخواسته بارهای قائم سازه به دیوار جلوگیری کند. در دیوارهای باربر نیز اتصالات باید با مسیر انتقال نیرو در سیستم سازه‌ای هماهنگ باشند.
اتصال به اسکلت بتنی
در اسکلت بتنی، بسته به طرح پروژه، ممکن است از میلگردهای انتظار، اتصالات کاشته‌شده یا قطعات پیش‌بینی‌شده در اعضای بتنی استفاده شود. روش اجرا، مشخصات اتصال، عمق کاشت در موارد مربوط و الزامات مهاری باید بر اساس نقشه‌ها و دستورالعمل فنی معتبر تعیین شوند.
اتصال به اسکلت فولادی
در اسکلت فولادی، اتصال پنل می‌تواند با استفاده از قطعاتی مانند نبشی، تسمه یا اجزای اتصال طراحی‌شده انجام شود. نوع اتصال، نحوه جوشکاری یا اتصال مکانیکی، مهار لبه‌ها و امکان حرکت نسبی دیوار باید متناسب با طرح پروژه تعیین شود. اجرای اتصالات نیز باید توسط نیروی متخصص و مطابق جزئیات مصوب انجام گیرد.
بررسی نقشه‌ها و تأیید مهندس محاسب
پیش از سفارش تری‌دی‌پنل، نقشه‌های معماری، سازه و تأسیسات باید از نظر ابعاد دیوارها، محل بازشوها، مسیر عبور تأسیسات و جزئیات اتصال بررسی شوند. نقش باربر یا غیر باربر دیوار، مشخصات فنی موردنیاز و نحوه مهار آن باید در طراحی پروژه مشخص باشد.
انتخاب سیستم و اجرای آن باید با ضوابط مقررات ملی ساختمان، استانداردهای مرتبط و الزامات فنی معتبر منطبق باشد. در پروژه‌های سازه‌ای، تأیید مهندس محاسب و بررسی مدارک فنی مربوط به سیستم اهمیت ویژه‌ای دارد. شماره و ویرایش مقررات مورد استناد نیز باید با الزامات جاری پروژه تطبیق داده شود.
اشتباهات رایج در انتخاب پنل
بخش زیادی از مشکلات اجرایی نتیجه انتخاب محصول نامتناسب یا تصمیم گیری بدون اطلاعات فنی است. شناخت خطاهای رایج کمک می کند هزینه اصلاح، ترک خوردگی، ضعف اتصالات و دوباره کاری کاهش یابد.
انتخاب صرفا بر اساس قیمت
قیمت پایین ممکن است ناشی از کاهش قطر واقعی مفتول، دانسیته نامناسب هسته، جوش ضعیف یا ابعاد غیر دقیق باشد. هنگام مقایسه قیمت پنل باربر و غیر باربر، مشخصات باید یکسان باشند. خرید ارزان در صورت افزایش مصرف بتن یا نیاز به اصلاح شبکه، هزینه کل را بیشتر می کند.
نادیده گرفتن مشخصات فنی
نام تجاری یا ظاهر مشابه برای تایید کیفیت کافی نیست. وزن واحد سطح، قطر مفتول، فاصله شبکه، نوع پلی استایرن، مقاومت جوش و ابعاد پنل باید با مدارک تولید تطبیق داده شوند. نمونه محصول نیز بهتر است پیش از سفارش عمده بررسی شود.
اجرای پنل بدون جزییات مهندسی
حذف مهاربندی، قطع شبکه برای عبور تاسیسات، تقویت نکردن گوشه بازشو و اجرای شاتکریت با ضخامت نامنظم از خطاهای جدی هستند. نظارت سازمان نظام مهندسی ساختمان و حضور عوامل اجرایی آموزش دیده، احتمال چنین مشکلاتی را کاهش می دهد.
چک‌لیست خرید و انتخاب تری‌دی‌پنل
پیش از ثبت سفارش، مشخصات فنی محصولات پیشنهادی را با نیاز پروژه تطبیق دهید. بررسی موارد زیر به مقایسه دقیق‌تر پیشنهاد فروشندگان و کاهش احتمال خطا در خرید کمک می‌کند.
بررسی الزامات فنی پروژه
- نقش دیوار، یعنی باربر یا غیر باربر بودن آن، در نقشه‌های مصوب مشخص شده است.
- ضخامت هسته و مشخصات پوسته‌های بتنی با الزامات پروژه مطابقت دارند.
- قطر مفتول، فاصله شبکه‌ها، کیفیت جوش و مشخصات مفتول‌های خرپایی بررسی شده‌اند.
- جزئیات اتصال پنل به پی، سقف، تیر و ستون مشخص هستند.
- محل بازشوها و مسیر عبور تأسیسات پیش از اجرا تعیین شده است.
کنترل کیفیت محصول
- مشخصات فنی اعلام‌شده تولیدکننده قابل بررسی است.
- ابعاد پنل، وضعیت هسته عایق و کیفیت شبکه فولادی بررسی شده‌اند.
- نوع و مشخصات پلی‌استایرن با الزامات پروژه مطابقت دارد.
- پنل‌ها هنگام تحویل فاقد آسیب‌های مؤثر بر کیفیت و عملکرد هستند.
مقایسه هزینه خرید و اجرا
برای مقایسه پیشنهادها، علاوه بر قیمت هر مترمربع پنل، هزینه حمل، اتصالات، شبکه‌های تقویتی، بتن پاششی، نیروی اجرایی، تجهیزات و پوشش نهایی را نیز در نظر بگیرید. هزینه نهایی زمانی قابل مقایسه است که مشخصات فنی و اقلام محاسبه‌شده در پیشنهادهای مختلف یکسان باشند.
بررسی کیفیت مصالح و تولید
مدارک فنی تولیدکننده، کندسوز بودن هسته، دانسیته اعلام شده، قطر واقعی مفتول، یکنواختی چشمه ها و کیفیت نقاط جوش را بررسی کنید. پنل ها باید بدون شکستگی هسته، تابیدگی شدید، خوردگی شبکه و جوش های جدا شده به کارگاه تحویل شوند. شرایط انبارداری نیز باید مانع آسیب و تماس طولانی با شعله یا حلال ها شود.
مقایسه هزینه خرید و اجرا
برای مقایسه اقتصادی، قیمت هر متر مربع پنل را همراه با حمل، بست و شبکه تقویتی، بتن پاششی، نیروی کار، تجهیزات، پرت و پوشش نهایی محاسبه کنید. زمان اجرا و هزینه اصلاح احتمالی نیز مهم هستند. پیشنهاد ارزان تر زمانی ارزشمند است که مشخصات فنی و سطح خدمات آن با گزینه های دیگر برابر باشد.
در جمع بندی، برای دیوار باربر باید پنلی انتخاب شود که ظرفیت آن بر اساس محاسبات سازه تایید شده و اجرای آن تحت کنترل دقیق انجام گیرد. برای دیوار غیر باربر، وزن کم، عایق کاری، پایداری خارج از صفحه و اتصال سازگار با اسکلت اولویت دارند. تصمیم نهایی را بر پایه نقشه مصوب، کیفیت قابل سنجش و هزینه کامل اجرا بگیرید، نه صرفا ضخامت ظاهری یا قیمت اولیه محصول.
سوالات متداول درباره تری‌دی‌پنل باربر و غیر باربر
۱. تفاوت تری‌دی‌پنل باربر و غیر باربر چیست؟
تری‌دی‌پنل باربر در صورت طراحی و تأیید سیستم، در تحمل بارهای سازه‌ای مشارکت می‌کند؛ اما پنل غیر باربر برای جداسازی فضاها یا ایجاد دیوار پیرامونی استفاده می‌شود و بارهای سازه‌ای ساختمان را تحمل نمی‌کند.
۲. برای دیوار خارجی ساختمان چه نوع تری‌دی‌پنلی مناسب است؟
معمولاً از تری‌دی‌پنل غیر باربر با هسته عایق مناسب استفاده می‌شود. انتخاب نهایی باید بر اساس شرایط اقلیمی، بار باد، ارتفاع دیوار، جزئیات اتصال و الزامات حرارتی انجام شود.
۳. آیا تری‌دی‌پنل غیر باربر در برابر زلزله مقاوم است؟
در صورت طراحی و اجرای صحیح اتصالات، تری‌دی‌پنل غیر باربر می‌تواند در برابر نیروهای جانبی ناشی از زلزله پایدار بماند؛ اما عملکرد آن به مهار مناسب و سازگاری با تغییر مکان اسکلت بستگی دارد.
۴. ضخامت مناسب پنل برای دیوار باربر چقدر است؟
ضخامت مناسب به محاسبات سازه‌ای، بارگذاری، ارتفاع دیوار و مشخصات سیستم بستگی دارد. بنابراین، نمی‌توان یک ضخامت ثابت را برای تمام پروژه‌ها مناسب دانست.
۵. دانسیته هسته پلی‌استایرن چه تأثیری بر عملکرد پنل دارد؟
دانسیته بر برخی ویژگی‌های هسته، از جمله رفتار مکانیکی و پایداری آن، تأثیر می‌گذارد. بااین‌حال، عملکرد حرارتی و کیفیت کلی پنل به مشخصات دیگر محصول، ضخامت هسته و کیفیت اجرا نیز وابسته است.
۶. تری‌دی‌پنل چگونه به اسکلت بتنی یا فولادی متصل می‌شود؟
در اسکلت بتنی ممکن است از میلگردهای انتظار یا اتصالات طراحی‌شده استفاده شود و در اسکلت فولادی، قطعاتی مانند نبشی، تسمه یا اتصالات مخصوص به کار بروند. نوع اتصال باید مطابق نقشه‌های اجرایی و مشخصات سازه تعیین شود.
۷. قیمت پنل باربر و غیر باربر به چه عواملی بستگی دارد؟
قیمت به ضخامت هسته، مشخصات و قطر مفتول، فاصله شبکه‌ها، ابعاد پنل و کیفیت ساخت بستگی دارد. برای مقایسه هزینه واقعی نیز باید مخارج حمل، اتصالات، بتن پاششی و اجرای نهایی را در نظر گرفت.
